エリーズ 永久磁石式トラップ

液体ラインおよび処理装置を磁力により保護します。



Magnetic Traps



>>


エリーズ 永久磁石式トラップ

エリーズの強力な永久磁石による除鉄用トラップのシリーズは、液体ラインおよび処理装置を磁力により保護します。磁性のあるスケールや錆、微細な鉄の含有物などの小さな粒子を除去し、製品純度を保ちます。

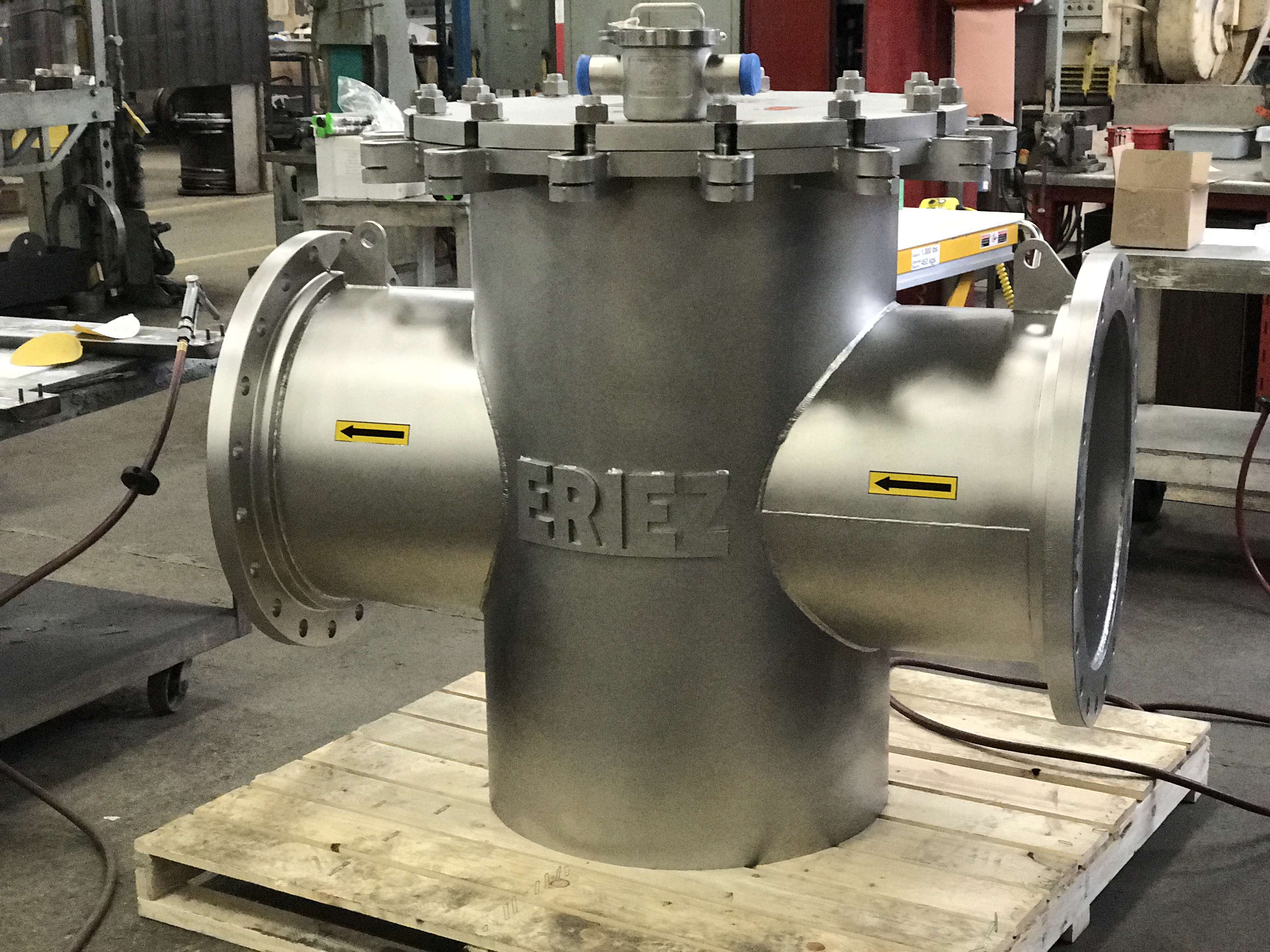

世界トップクラスの液体対応マグネットセパレーターが、お客様の液体ラインや製品を保護します。配管中の摩耗やポンプの詰まりを防ぎ、お客様の製品から鉄汚染を確実に除去します。1/2 インチ (13 mm) の極小パイプラインでも、直径 30 インチ (762 mm) の巨大ラインでも、お客様の事業特有の要件を満たすレベルまで鉄汚染物質を除去。エリーズの有する磁気回路により、お客様のご要望に応じた最高レベルの保護をご提供します。

除鉄用トラップの全モデルには強力な磁気回路が搭載されており、鉄汚染物質を吸着・保持するように設計されています。可動部のないすっきりとしたシンプルなデザインです。強力な永久磁石エレメントは、最高温度 100℃ までの材質の処理において良好に動作します。350℃までの温度に対応する特別モデルもご用意しています。

Xtreme® トラップ

エリーズの 超高磁力レアアース (RE) セパレーターは、非常に微細な鉄含有物や弱磁性のものも除去できます。エリーズのレアアースは、従来のセラミック磁石材料と比べて最大 25 倍の強度の磁界を生成します。

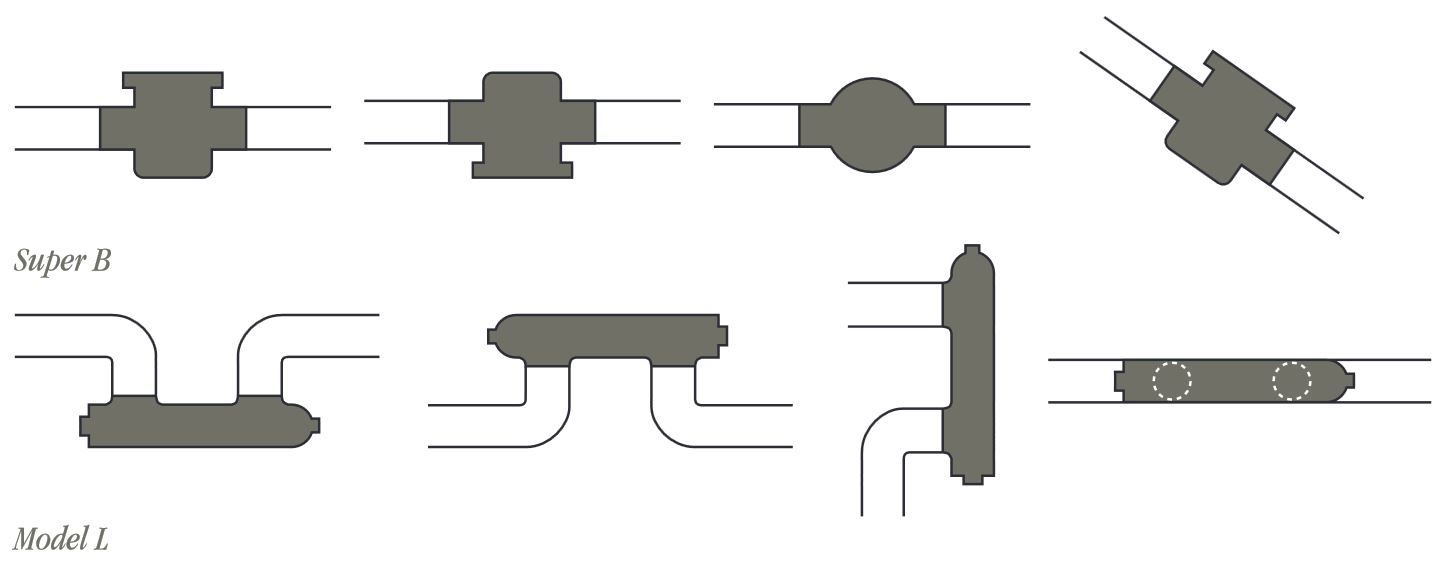

設置と容量

Super B および L タイプは、どんな方向にも設置できます。右側を上にしたり上下逆や横向きにしたりと、あらゆる角度でユニットを設置できます。

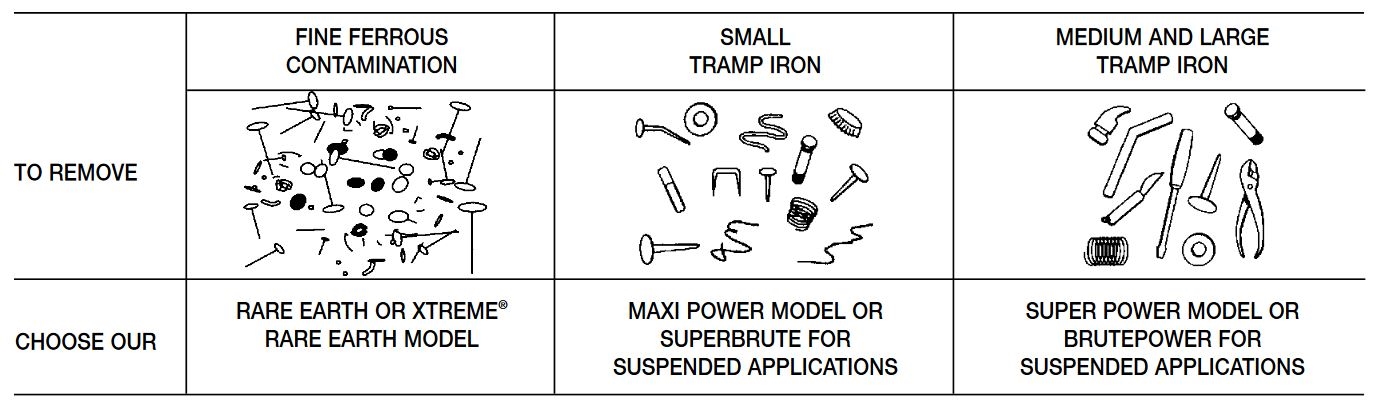

使用上のガイド

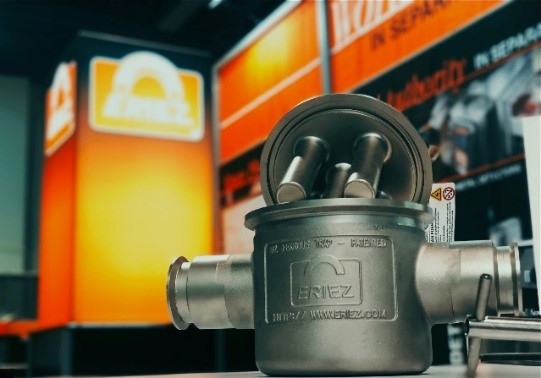

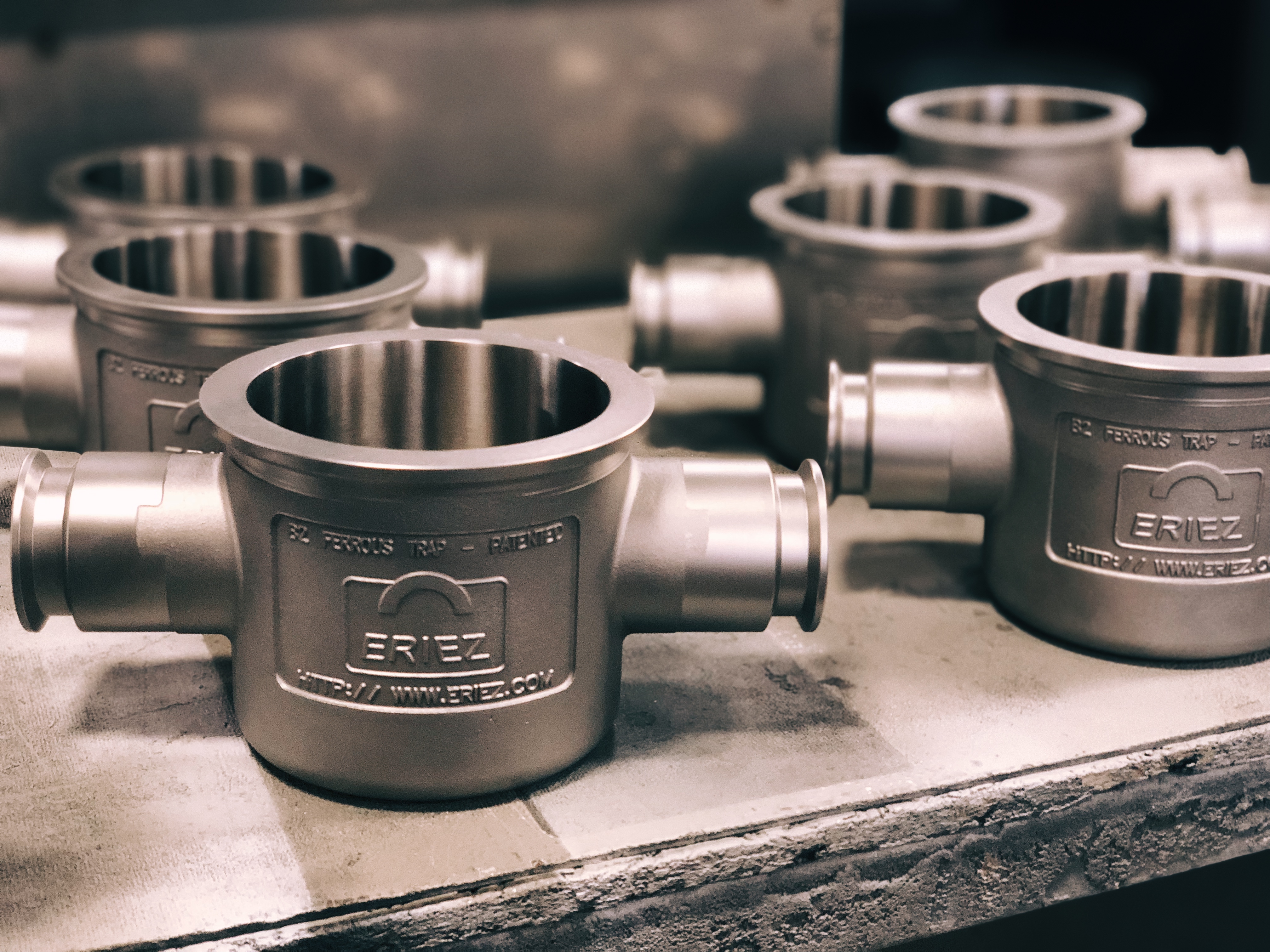

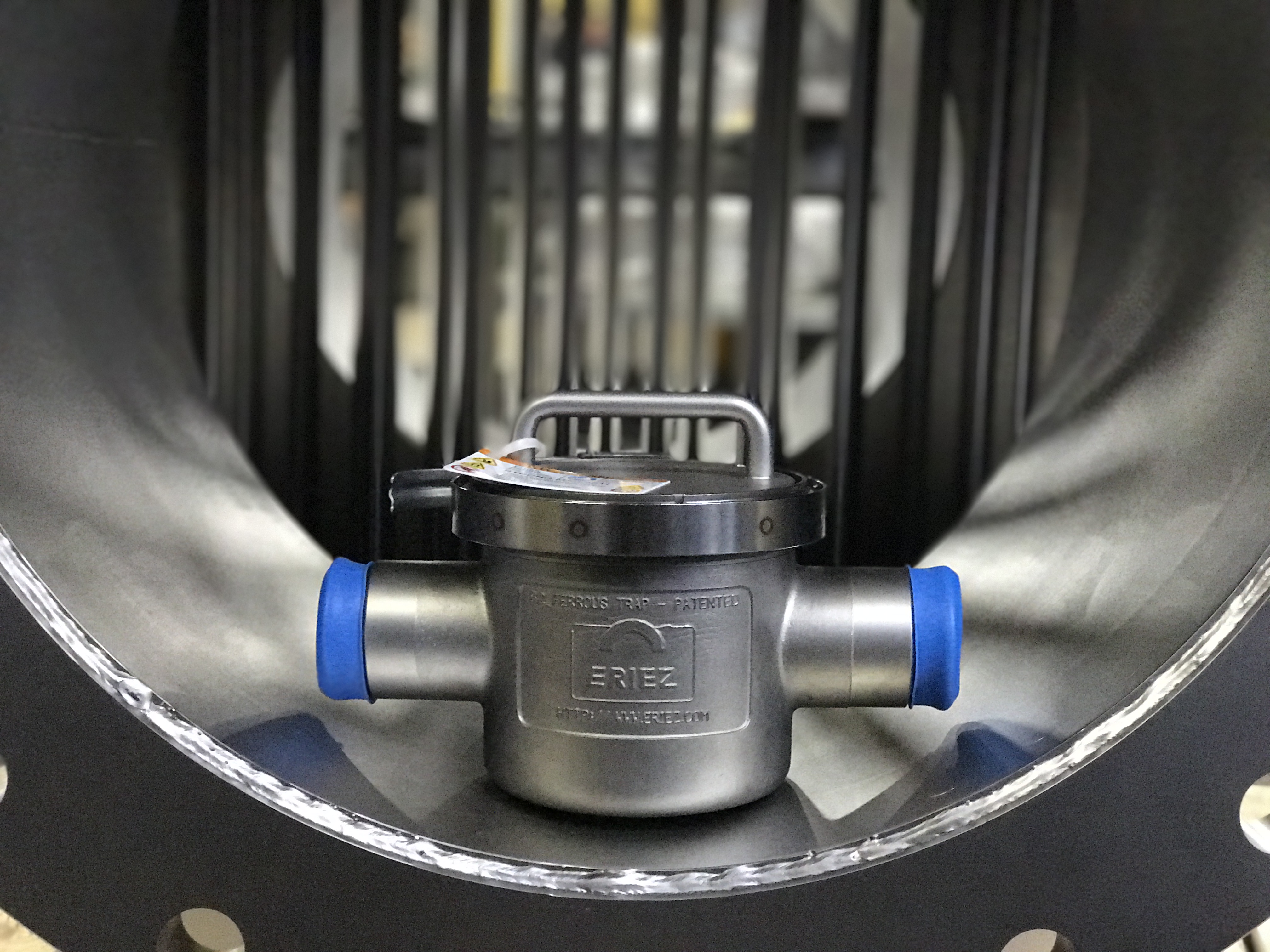

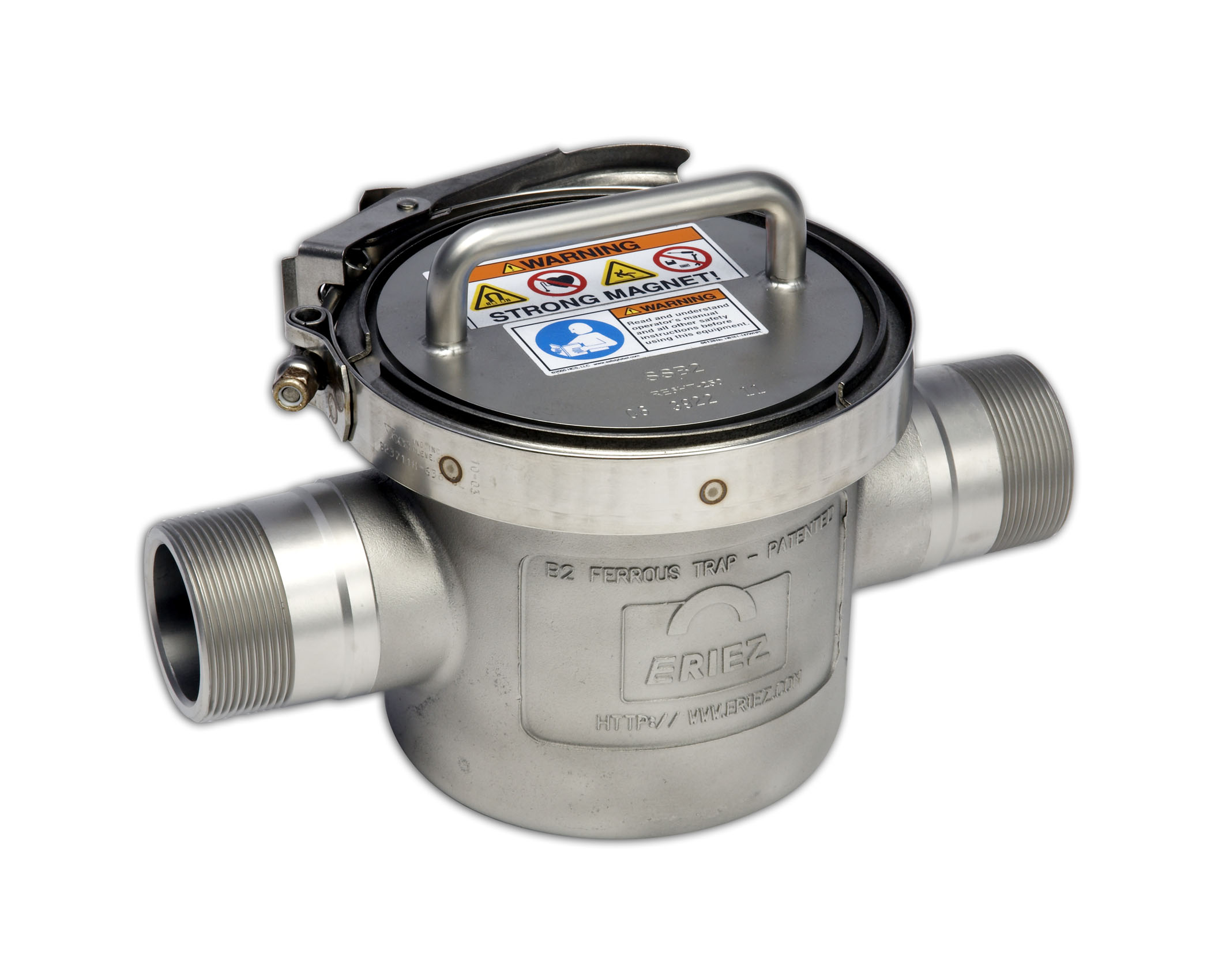

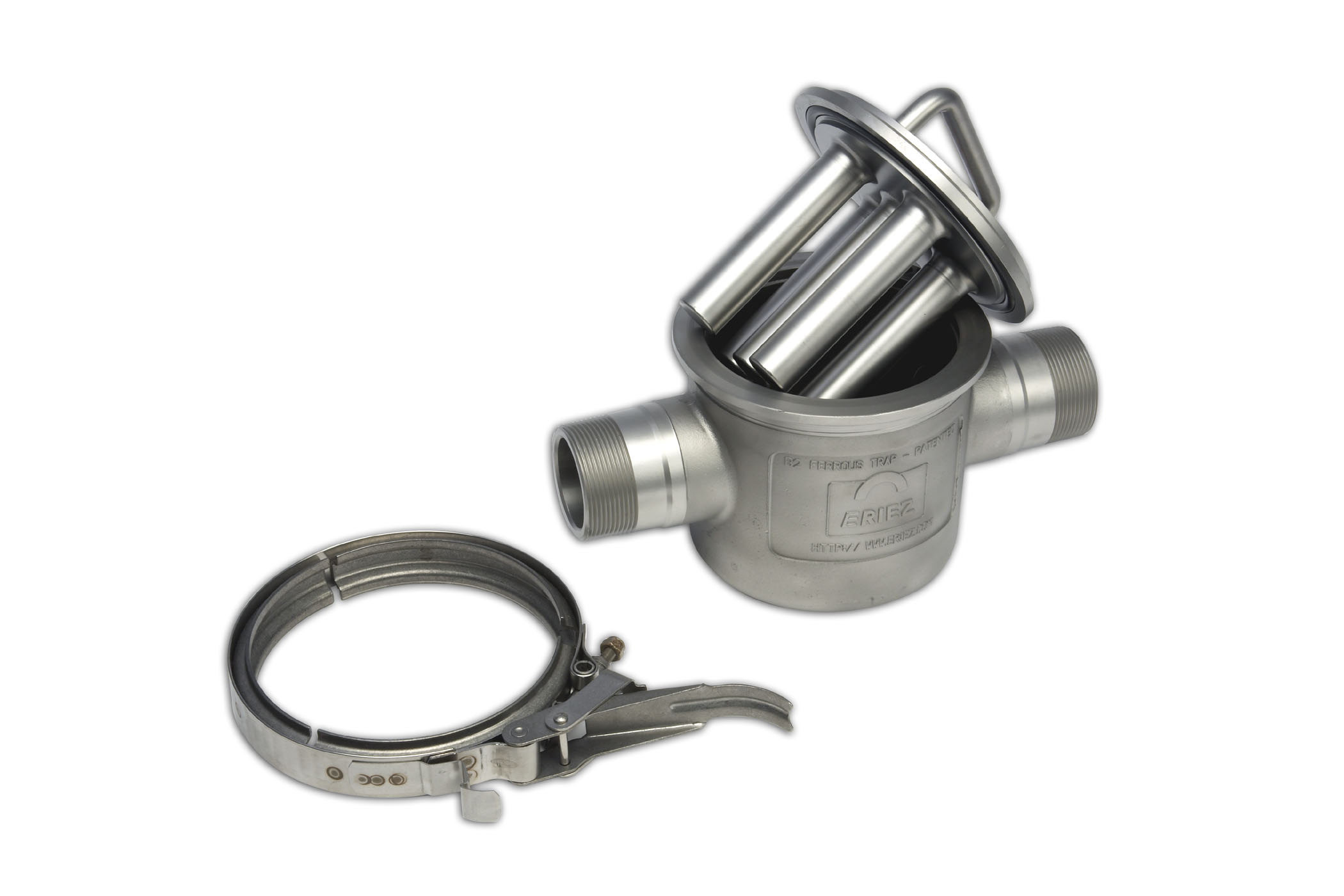

Super B モデルのトラップ

2" (51 mm) ~ 4" (102 mm) のパイプライン用

流体が本体に流入すると、チューブマグネットに衝突します。磁気回路は、捕捉した鉄系異物をチューブ下流側に向かうように設計されています。この作用により、材料が継続的に流れる中で鉄片が流されてしまわないように防止しています。

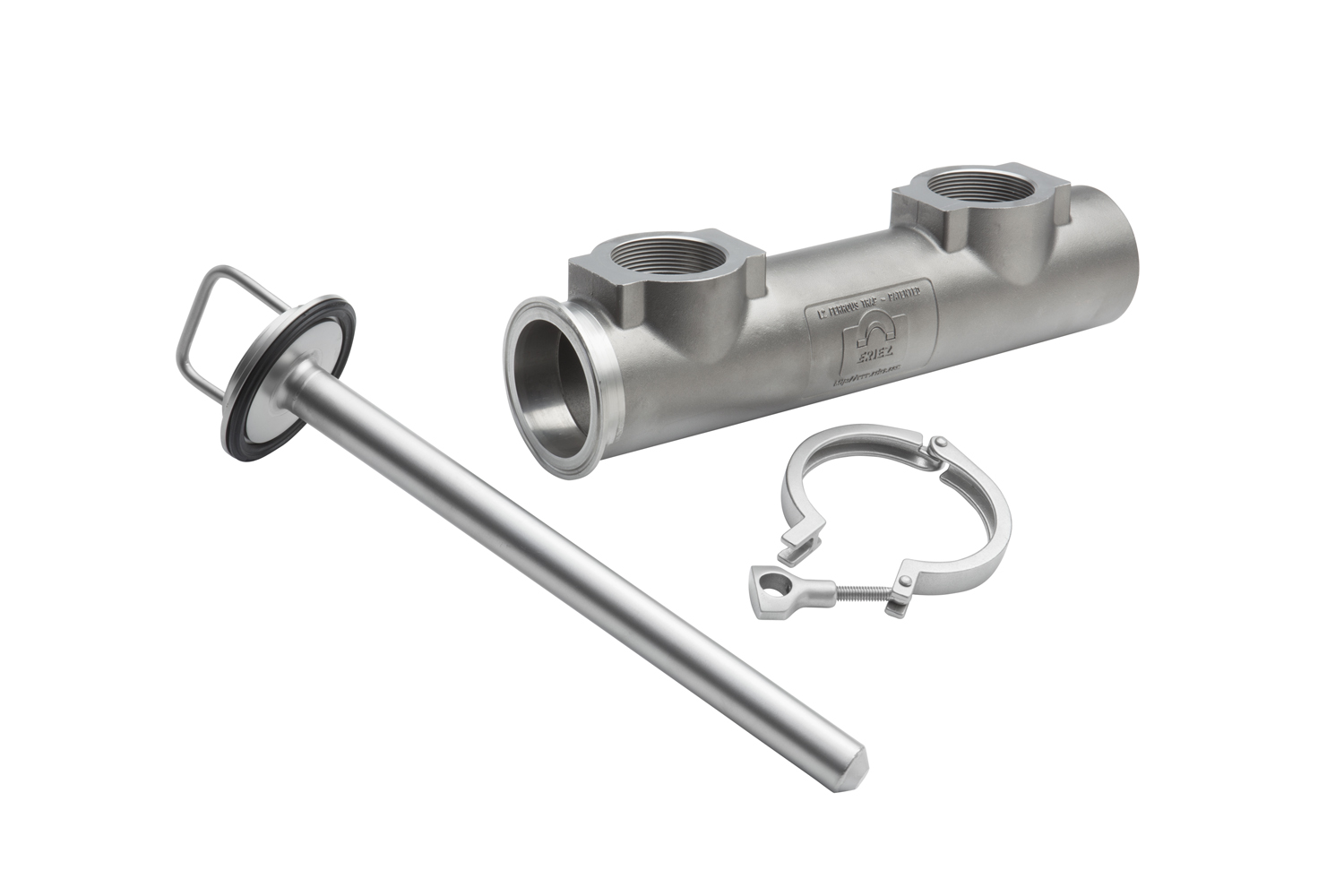

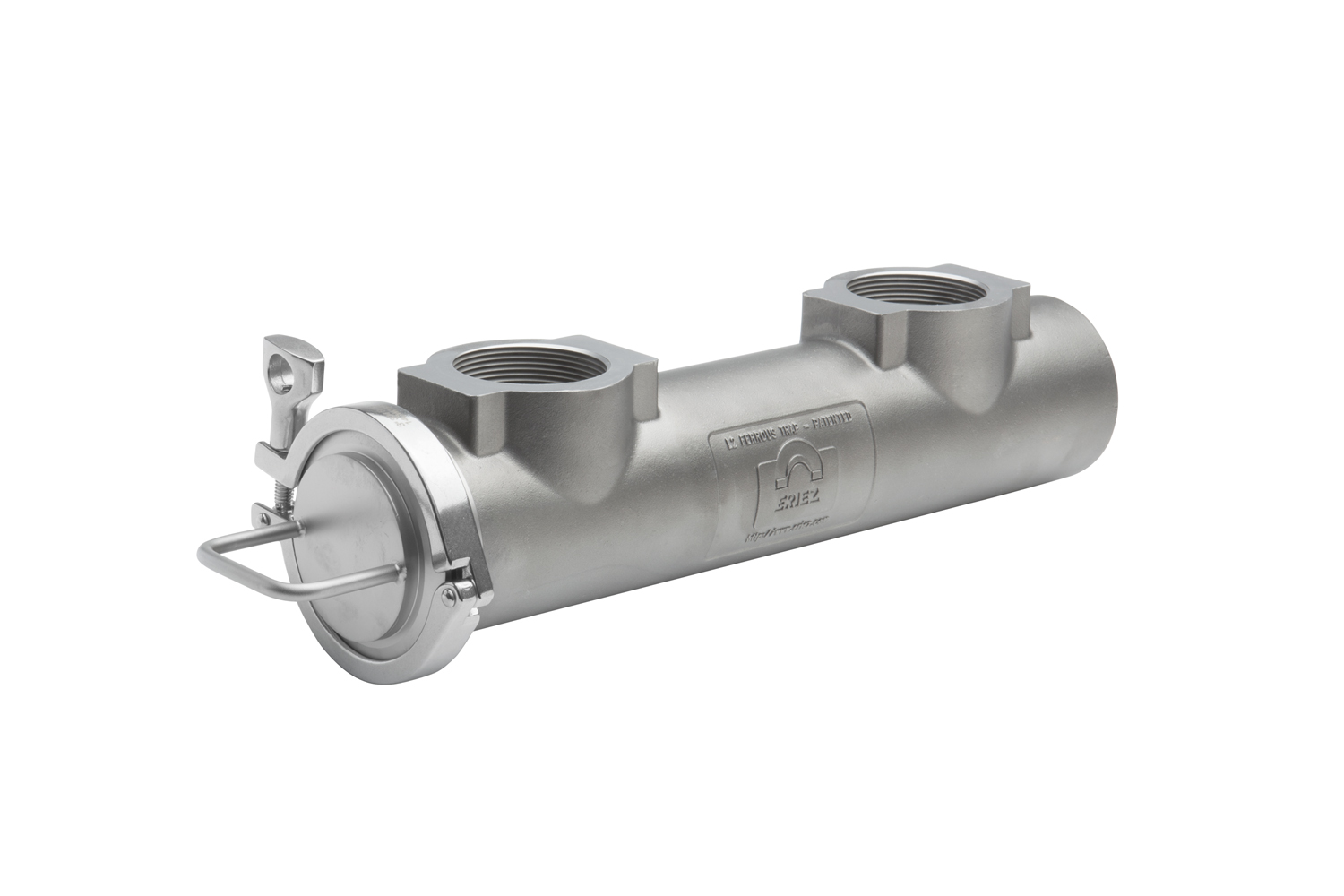

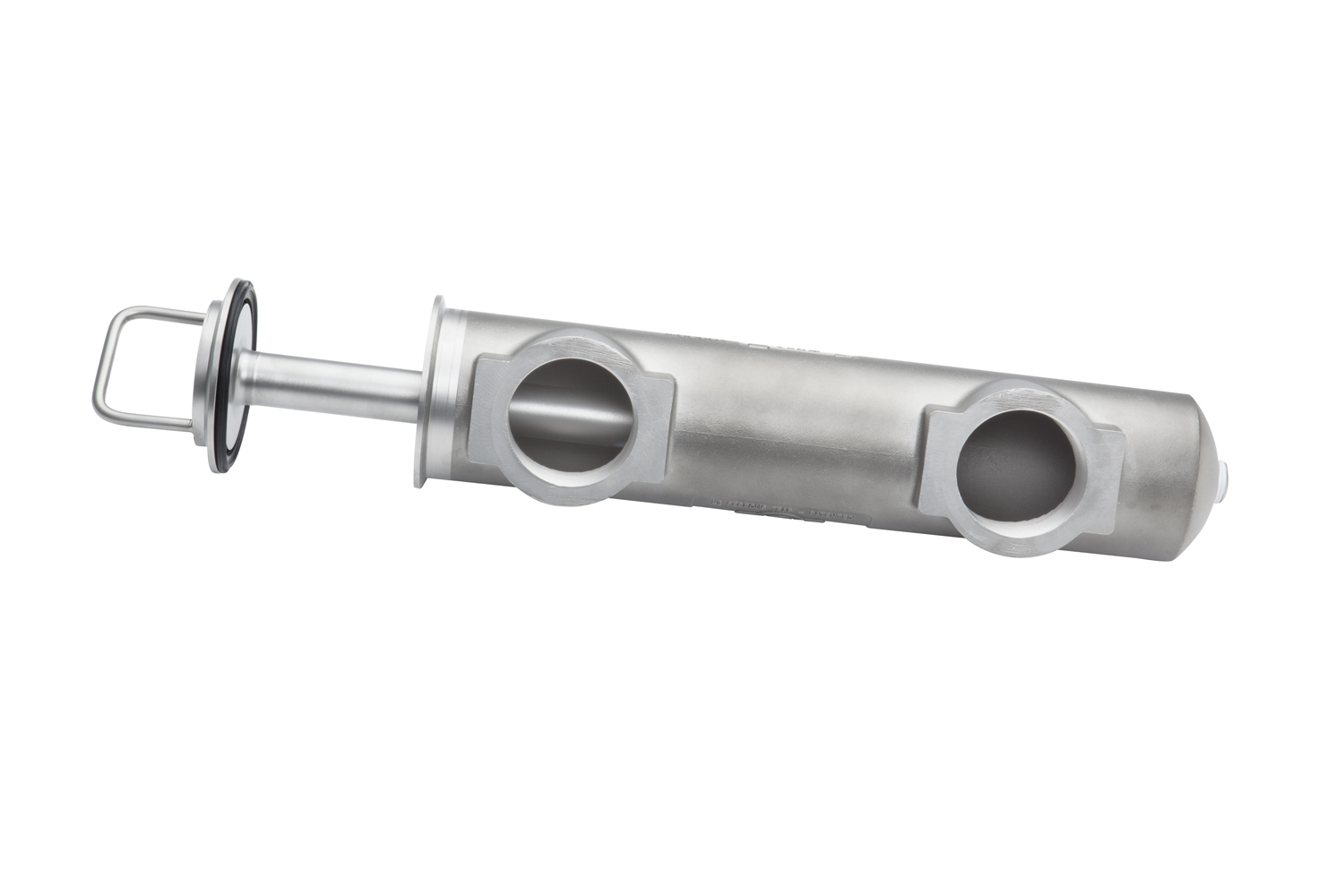

モデル L トラップ

2" (51 mm) のパイプライン用

この除鉄用トラップのモデルは、あまり過酷でない動作条件で使用するための、効果的で低価格な磁気トラップパイプラインとして設計されました。このユニットは 316 ステンレススチールの構造で、最大 150 psi (10.5 kg/sq cm) の圧力に耐えます。2 インチ (51mm) パイプライン用の構造ですが、標準のレジューサを使用して 1/2 インチ (13 mm) までの小さなラインに適合させることができます。強力な磁気回路は、ひとつのステンレススチール製チューブに格納されています。内蔵の安全機能として、流体に流されてしまう可能性のある材質はすべて、出口を通過して本体の末端についているポケットの中に蓄積されやすいように設計されています。

モデル L-2-F

このユニットはモデル L とほぼ同じですが、磁気管の周りに真鍮製またはステンレススチール製(オプション)のフィルタースリーブが装備されていて、二重の分離動作が可能になっています。チューブからの磁力が微細な鉄分を吸着して保持し、またフィルターエレメントが非磁性の微粉や糸くずなどを捉えます。このモデルは、製品に非磁性の不純物の方が多く含まれる場合にお勧めです。

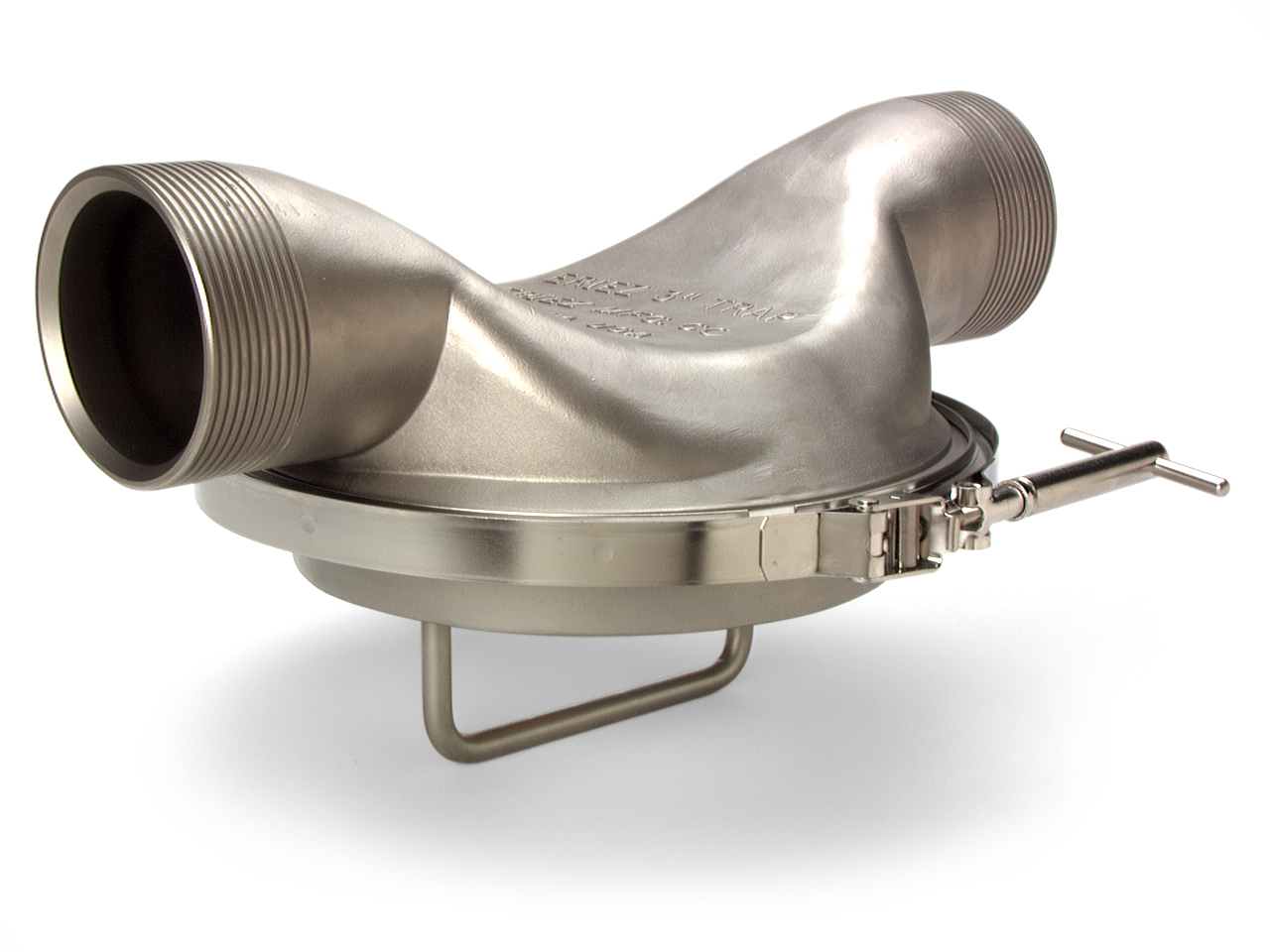

モデル U トラップ

流れにくい製品用

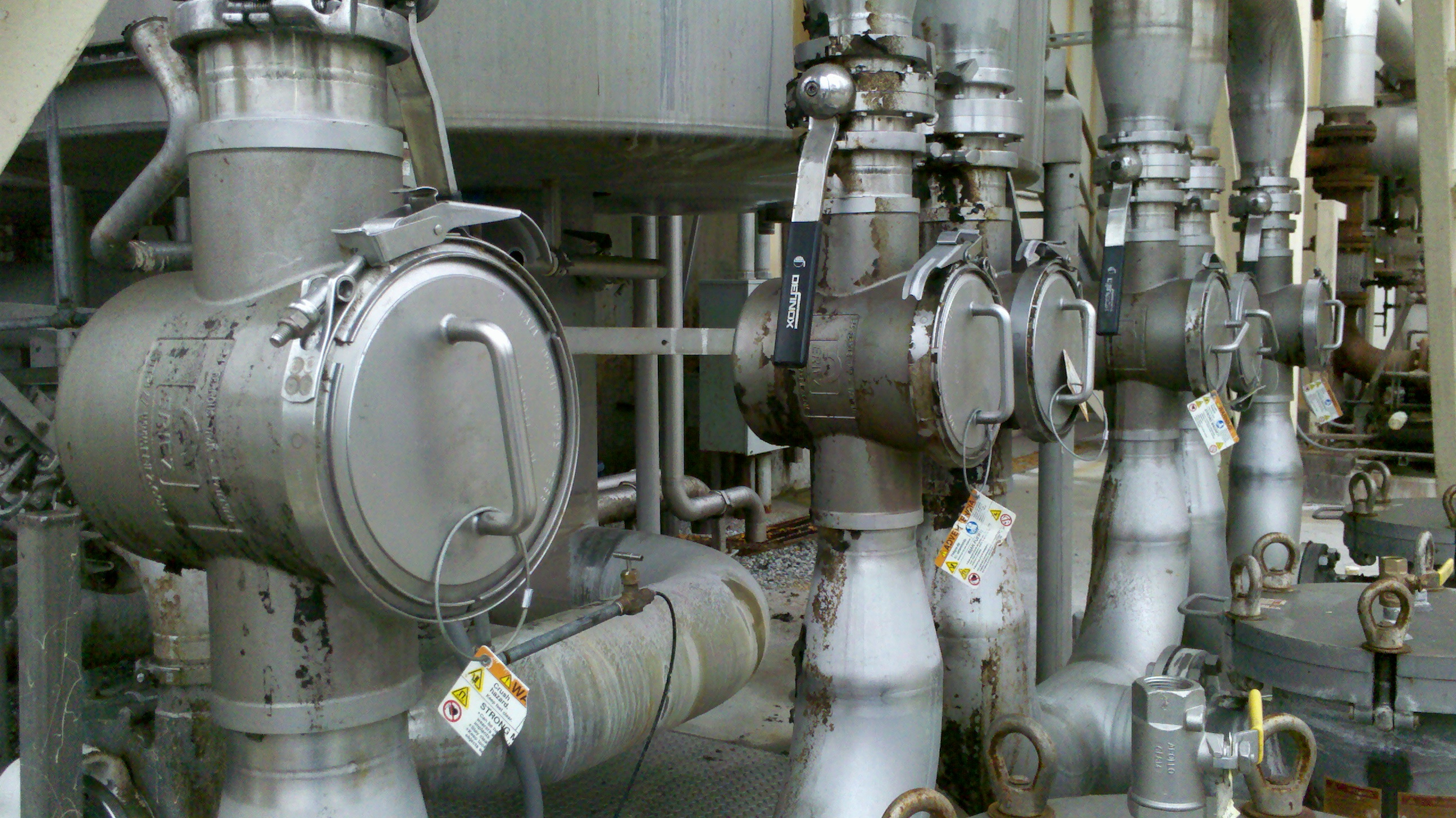

モデル U トラップはレアアース磁気回路を利用して、錆やスケール、スクリーンワイヤーなどの微細で弱磁性の不純物を除去します。モデル U トラップは、例えば野菜やサルサ、衣つきの肉など、流れにくい製品やかたまりを含む製品から鉄の不純物を除去します。モデル U の特別設計のボディはゆるやかな先細りになっていて、滑らかな磁気面上で製品を優しく移動させる作りになっています。ボディ設計にダイバーターやバッフルは含まれていません。この設計は、製品が大きいためフィンガー状のトラップを接続する場合や、バッフルに押さえつけられると壊れてしまう可能性のある繊細な製品での用途に適しています。

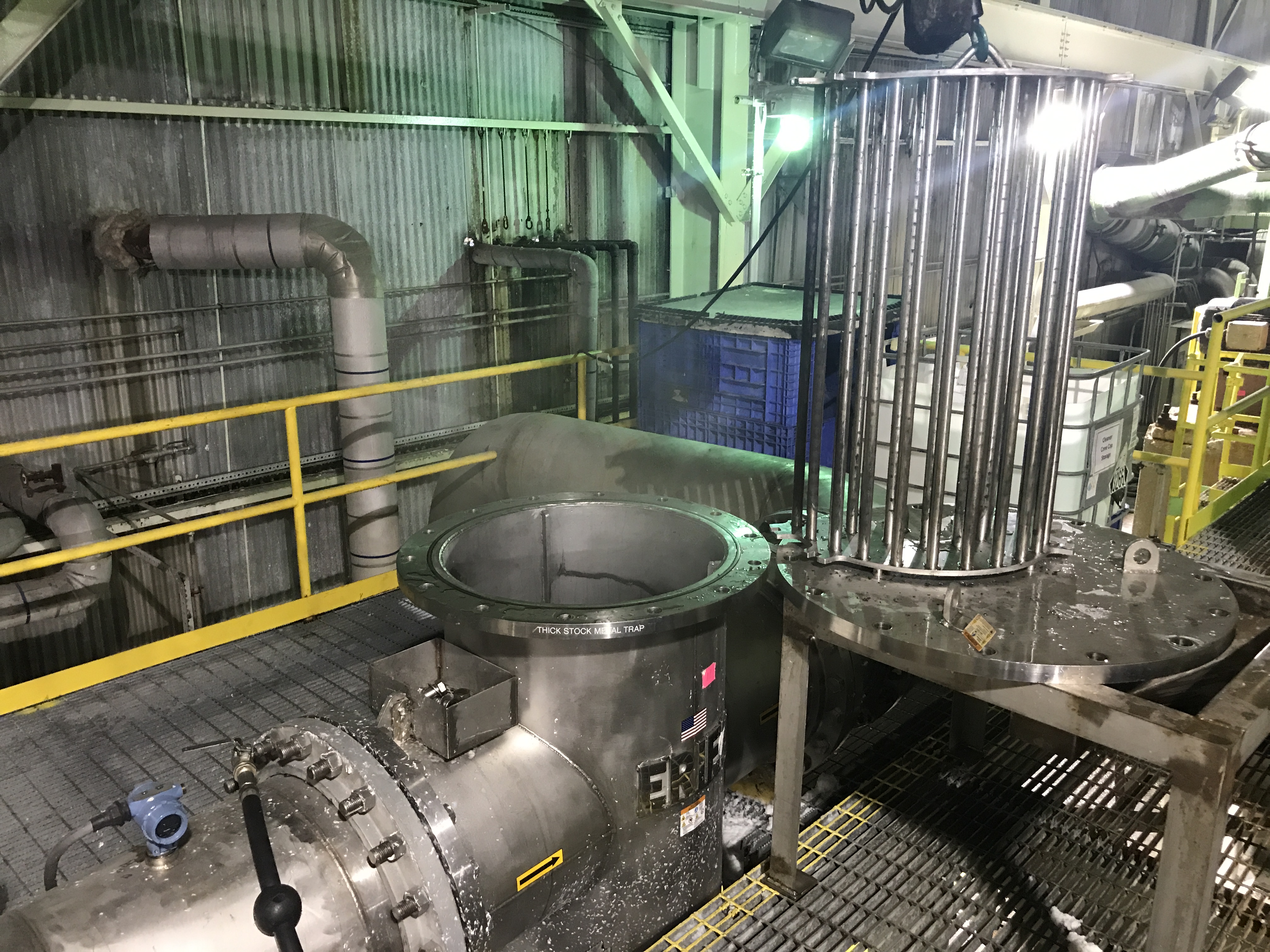

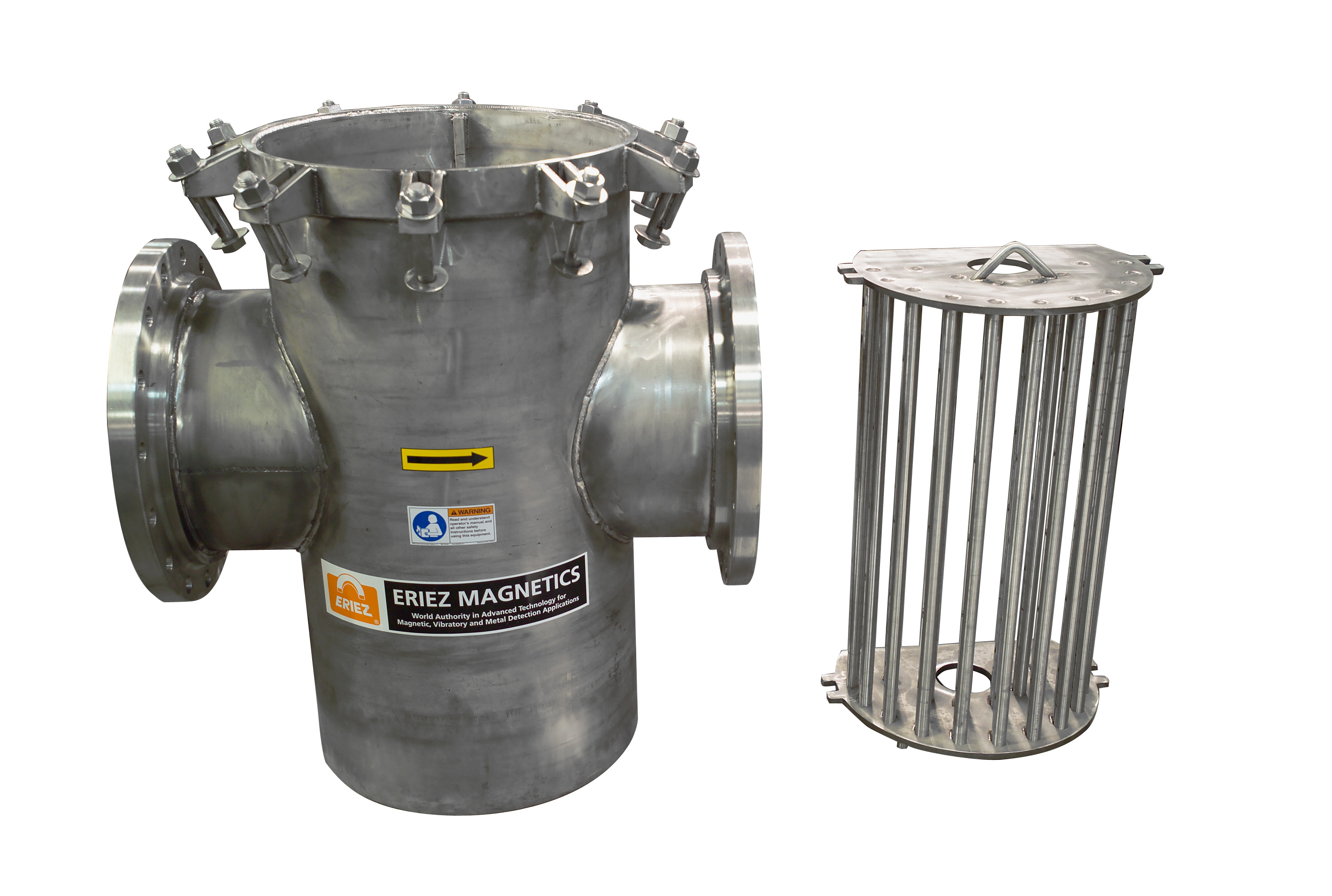

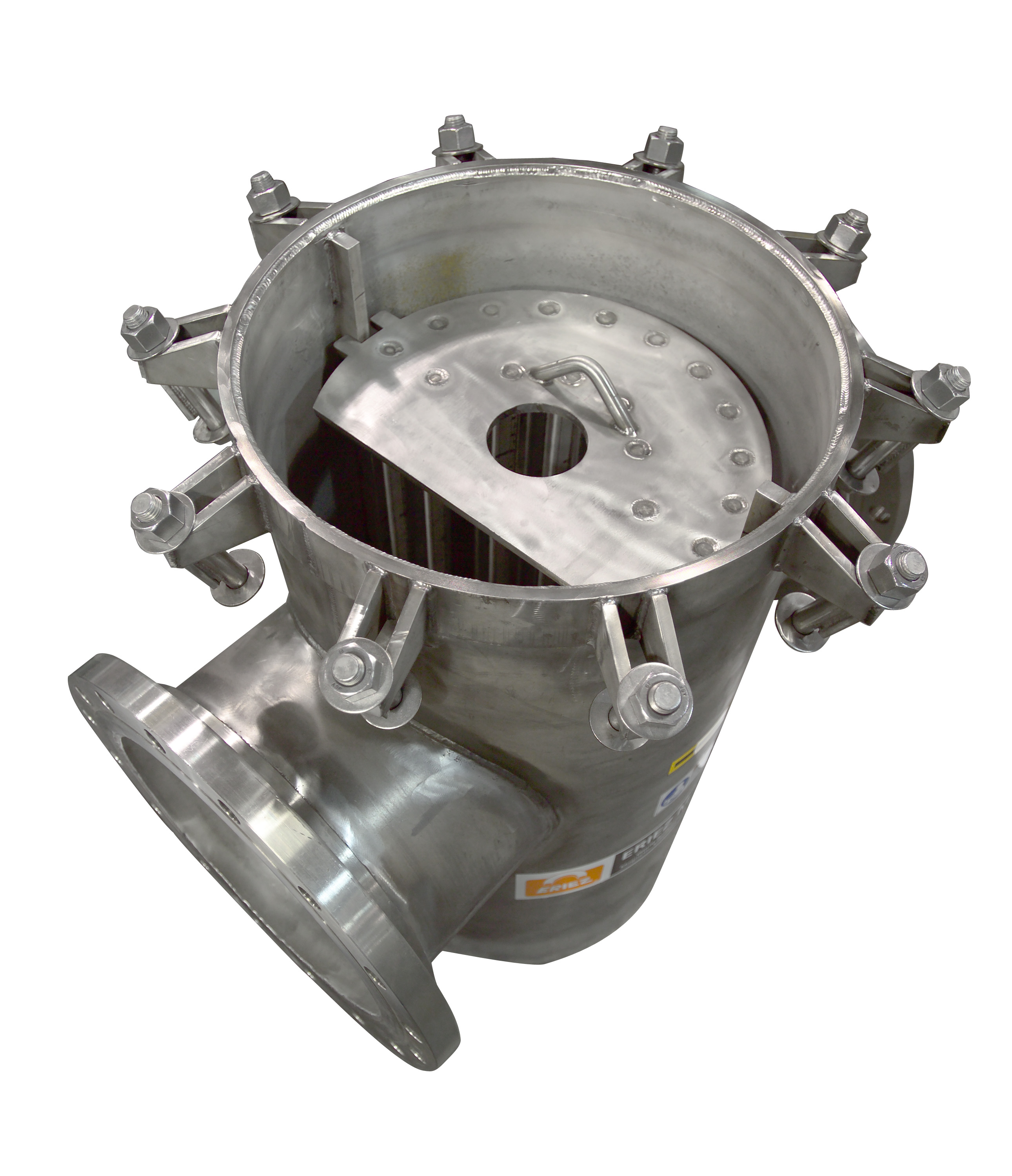

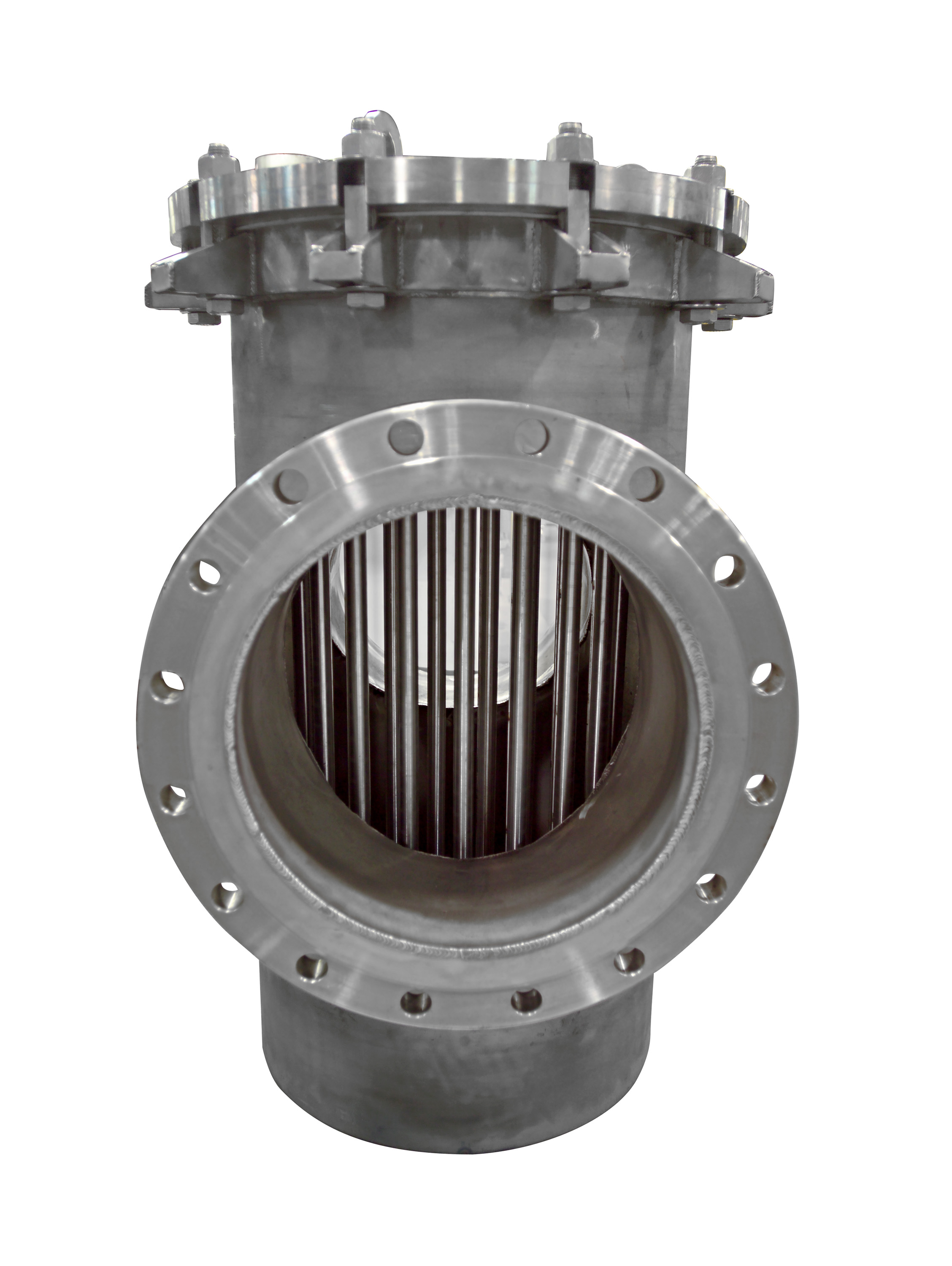

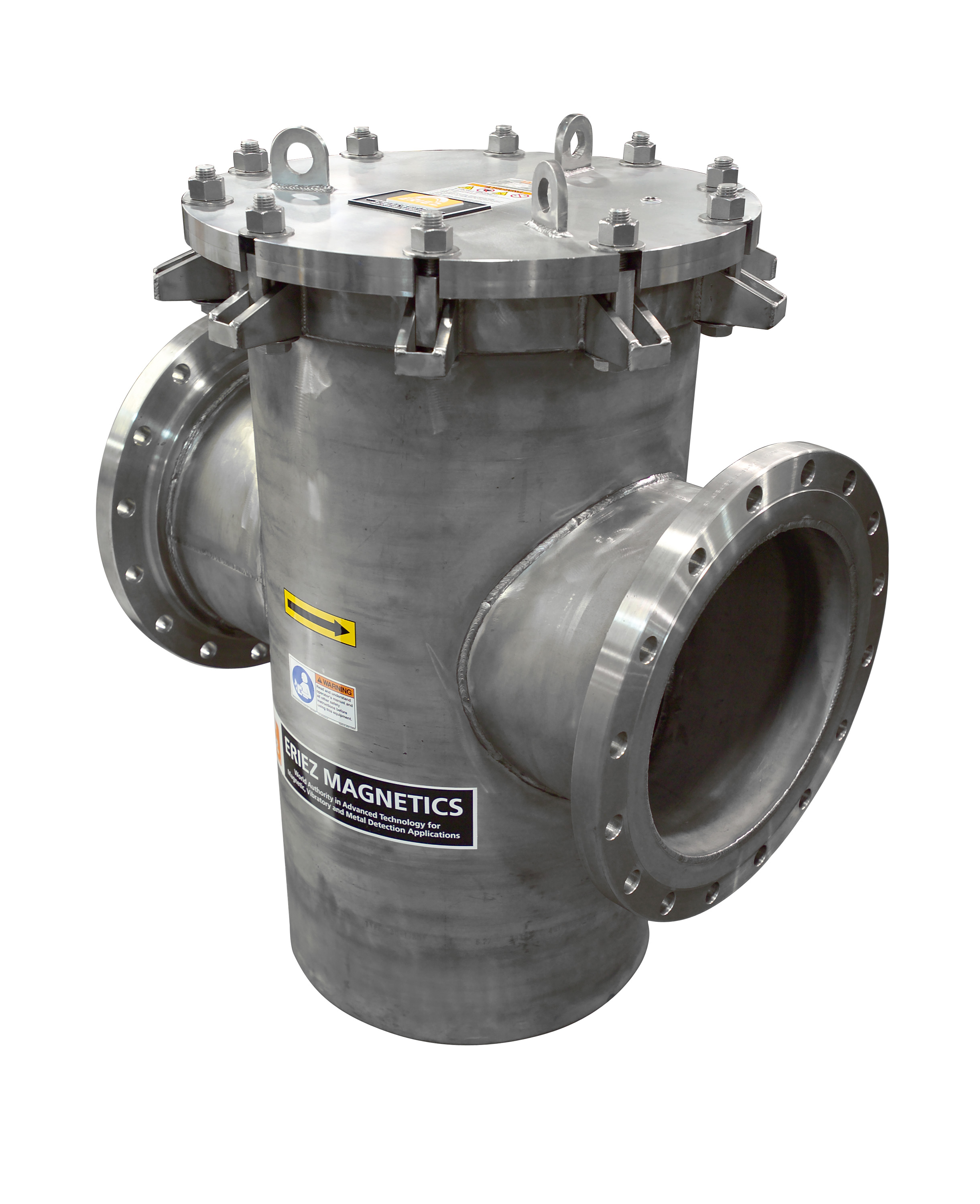

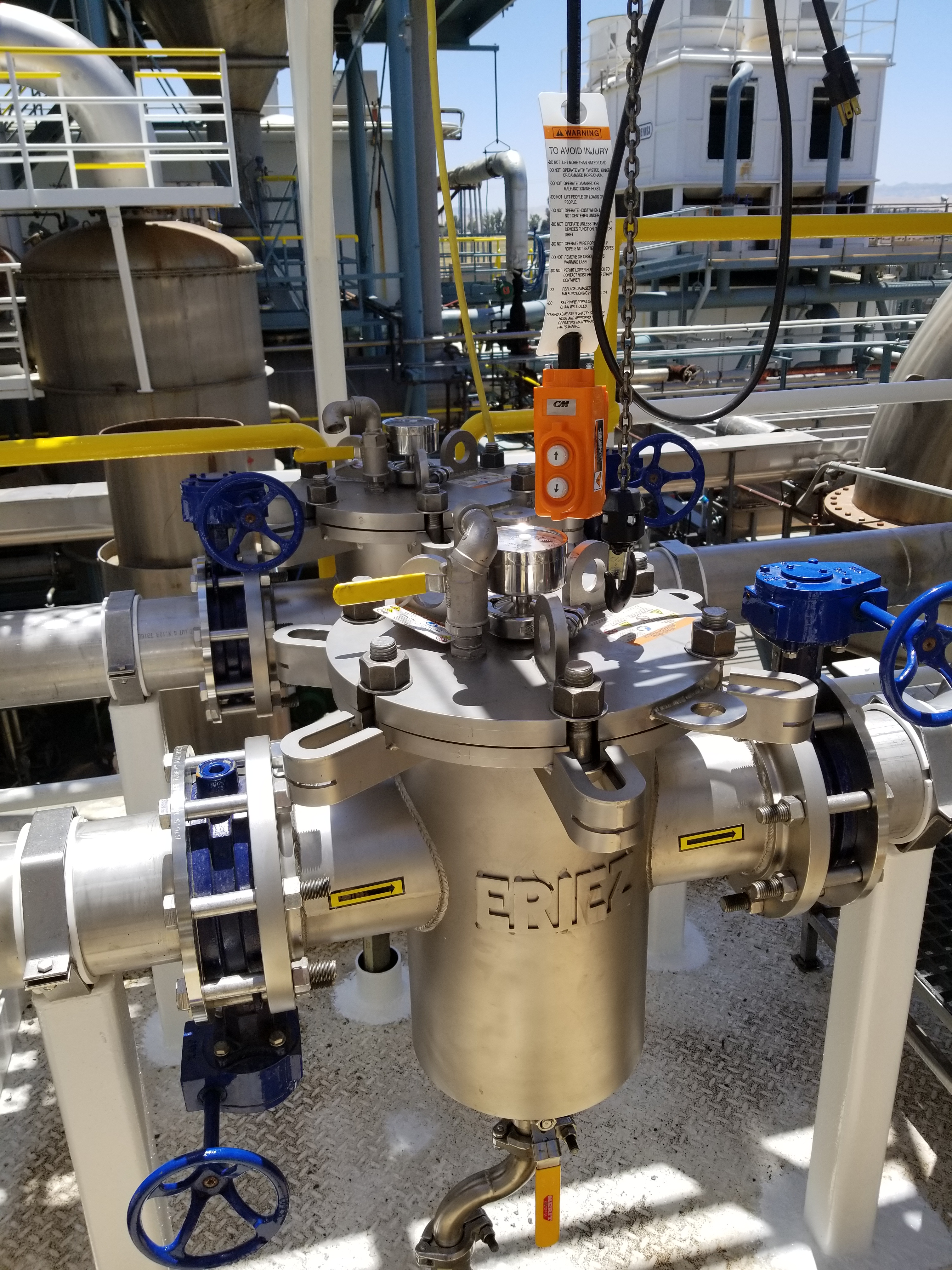

モデル T トラップ

6" (152 mm) ~ 30" (762 mm) パイプライン用

化学的スラリーなどの液体材料や紙を処理するリファイナーやその他の機械、フィルター、ポンプなどの損傷およびメンテナンスを低減します。頑丈な溶接パイプ、補強板およびチューブ構造により、最大 75 psi (5.3 kg/sq cm) までの動作圧力に耐えます。モデル T トラップは水平方向に対して直立に設置することを想定して作られていますが、横に倒したり、傾斜または垂直方向に装着することも可能です。
